Описание
Особенности:
- Плавная регулировка частоты ходов пилки
- Верхнее расположение рычага быстрого натяжения и ослабления пильного полотна
- Регулируемый патрубок для сдува опилок
- Регулировка наклона пильного полотна
- Подъемная верхняя часть рамы с регулировкой высоты нижнего положения
- Регулировка амплитуды маятникового хода (продольного движения пильного полотна)
- Регулируемый прижим заготовки
- Рабочий стол из чугунного литья
- Инструкция по эксплуатации

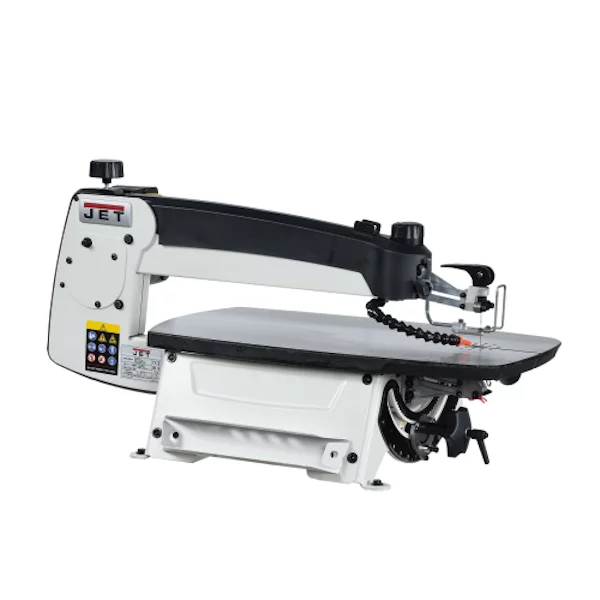

JWSS-22B – профессиональный лобзиковый станок для взыскательных пользователей, требовательных к точности и удобству работы. Конструкция механизма, общая компоновка и совершенство в деталях, вот что отличает данную модель от большинства аналогов, как любительского, так и профессионального классов.
Станок оборудован параллелограммным механизмом привода качающейся части, который имеет ряд особенностей. Во-первых, верхняя часть рамы поднимается, что удобно при наладке или установке заготовки. В верхнем положении она фиксируется и не требует удерживания. Нижнее положение можно корректировать вращением рукоятки, подстраивая под длину пилки и толщину детали. Во-вторых, предусмотрен режим работы с продольной подкачкой пильного полотна (так называемый маятниковый ход), который обеспечивает более «агрессивное» и производительное пиление. В зависимости от требований к скорости, точности и чистоте распила настраивают амплитуду продольных движений в диапазоне от нуля и до максимальной величины. Процедура выполняется поворотом моторного модуля вокруг оси.

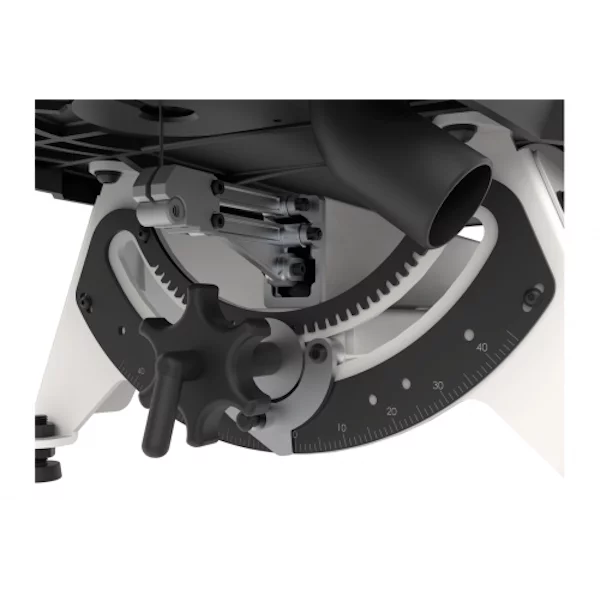

Чугунный стол жестко закреплен на основании и обеспечивает точную работу без вибраций. Для выполнения распилов под углом к поверхности наклоняют «раму» с натянутым пильным полотном. Заготовка всегда остается в горизонтальной плоскости. Регулировка наклона производится зубчатым механизмом с приводом от вращающейся рукоятки. Он симметричен и обеспечивает поворот как влево, так и вправо.

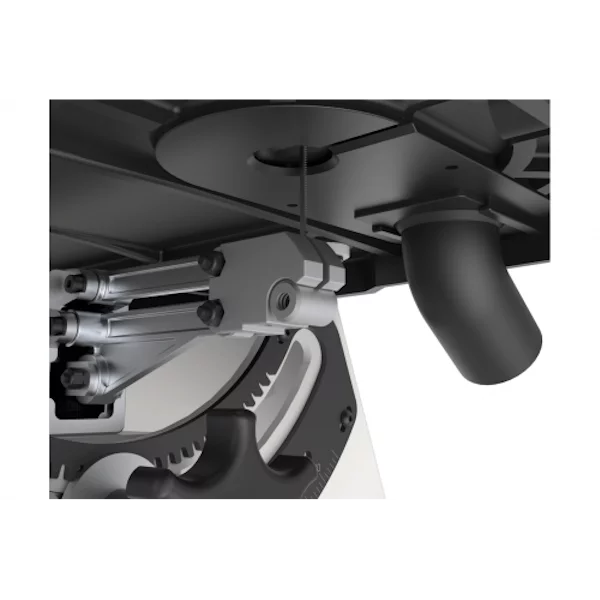

Станок работает с пильными полотнами без штифта. Верхняя часть пилки зажимается эксцентриковым механизмом, совмещенным с натяжителем, нижняя предварительно зажимается в адаптер, а после вставляется в вилку-оправку. В комплекте два таких адаптера, что позволяет иметь в быстром доступе полотна разных типов. Благодаря наличию прорези в рабочем столе существенно упрощается установка на стол заготовок с продетой пилкой.
Для сдува опилок с разметки предусмотрен регулируемый воздуховод и помпа, для пылеотсоса 38-миллиметровый патрубок и набор отверстий в столе.
